Quạt hút garage là thiết bị quan trọng giúp kiểm soát khí thải, mùi hóa chất, bụi và nhiệt trong các gara ô tô, trung tâm detailing hoặc xưởng sửa chữa. Một hệ thống thông gió garage được thiết kế đúng không chỉ tạo môi trường làm việc thông thoáng mà còn góp phần bảo vệ sức khỏe kỹ thuật viên và nâng cao mức độ an toàn cho toàn bộ xưởng.

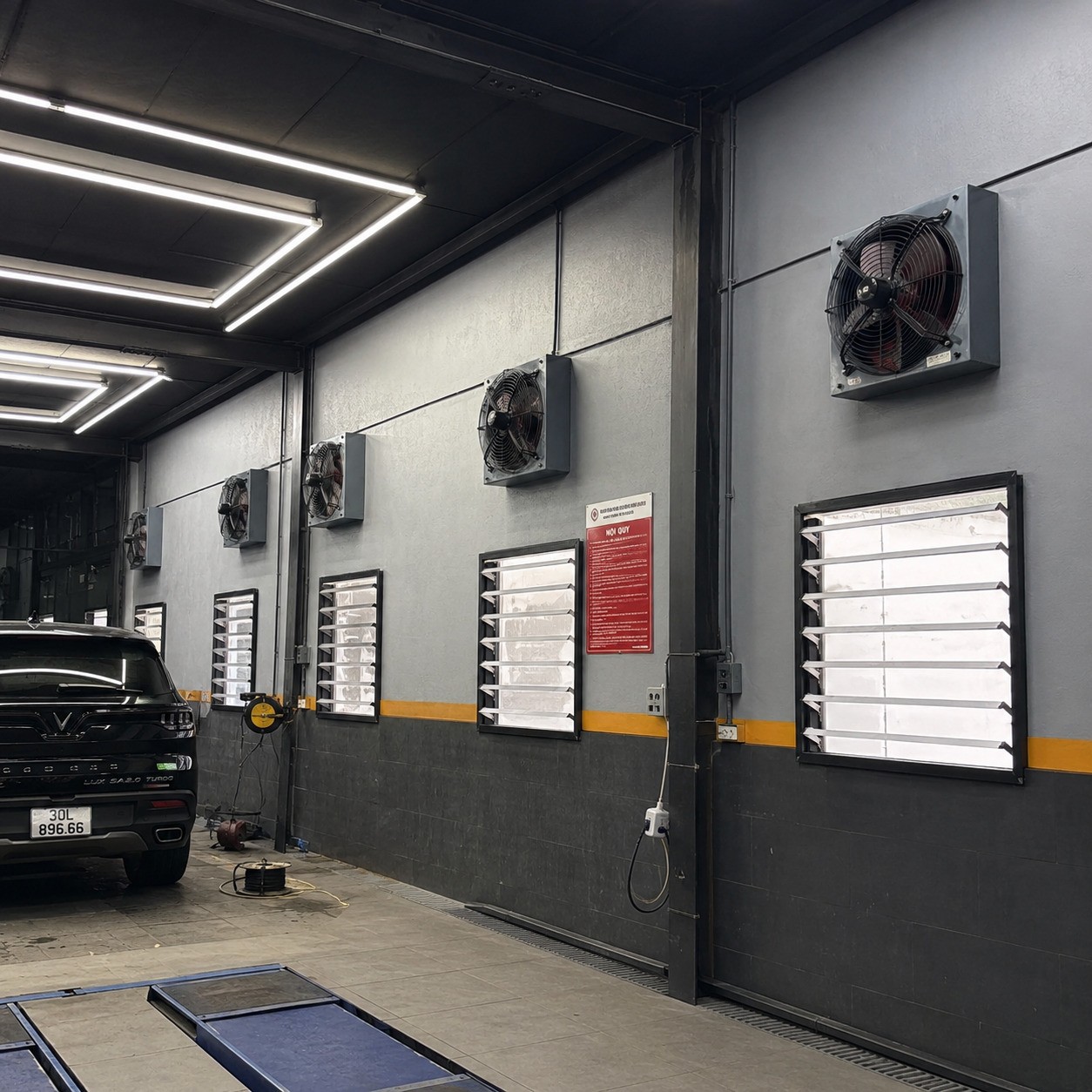

1. Tại sao bắt buộc phải đầu tư hệ thống thông gió garage và phòng sơn?
Tại sao bắt buộc phải đầu tư hệ thống thông gió garage và phòng sơn?
1.1. Cảnh báo rủi ro từ khí CO và hóa chất dung môi
Điều đầu tiên cần phân biệt là CO không phải khí nặng hơn không khí. CO có khối lượng riêng gần tương đương nhưng hơi nhẹ hơn không khí. Vì vậy, không nên hiểu đơn giản rằng chỉ cần đặt quạt hút sát sàn là sẽ hút hết CO.
Trong garage, vấn đề phức tạp hơn nhiều. Khí thải từ ống xả được phun ra với vận tốc và nhiệt độ nhất định, sau đó hòa trộn với không khí theo dòng chuyển động trong xưởng. Nếu xưởng có trần thấp, nhiều xe, vách ngăn hoặc thiết bị cản gió, rất dễ xuất hiện các vùng khí lưu thông kém.
Bên cạnh CO còn có NOx, khói diesel, hơi xăng, dầu và nhiều hợp chất hữu cơ dễ bay hơi. Với khu vực detailing, nguồn ô nhiễm còn đến từ dung dịch vệ sinh, chất tẩy, hóa chất đánh bóng và các sản phẩm chăm sóc xe.
Đặc biệt, phòng sơn ô tô là một câu chuyện khác. Hơi dung môi và bụi sơn cần được kiểm soát ngay tại nguồn thay vì chỉ trông chờ vào một chiếc quạt tổng.
Kinh nghiệm thực tế cho thấy một garage có mùi xăng hoặc mùi hóa chất dai dẳng thường không phải do “quạt yếu” đơn thuần. Nhiều trường hợp quạt có công suất khá lớn nhưng vị trí hút sai, khiến không khí sạch đi vào rồi thoát ra ngay mà không quét qua khu vực cần xử lý.
Đó chính là lý do thiết kế thông gió garage phải quan tâm đến đường đi của không khí, chứ không chỉ nhìn vào công suất motor.
1.2. Rủi ro pháp lý và yêu cầu an toàn cháy
Một sai lầm khá phổ biến là dùng cùng một loại quạt cho mọi mục đích. Quạt hút mùi thông thường trong nhà xưởng không đồng nghĩa với quạt dùng cho hệ thống hút khói sự cố hoặc hệ thống có yêu cầu đặc biệt về phòng cháy.
Hệ thống thông gió phục vụ vận hành bình thường và hệ thống hút khói khi cháy có thể có yêu cầu thiết kế, thiết bị và chế độ vận hành hoàn toàn khác nhau.
TCVN 5687:2024 hiện là tiêu chuẩn quốc gia về “Thông gió và điều hòa không khí - Yêu cầu thiết kế”, thay thế TCVN 5687:2010. Tiêu chuẩn này quy định yêu cầu đối với thiết kế và lắp đặt hệ thống thông gió, điều hòa cho các không gian công trình.
Vì vậy, nếu garage nằm trong một dự án thương mại, tòa nhà hoặc công trình có yêu cầu nghiệm thu PCCC, không nên tự ý chọn quạt theo giá bán rồi mới tìm cách “chữa cháy” ở giai đoạn cuối.
2. Cơ sở pháp lý và tiêu chuẩn thiết kế hệ thống thông gió garage
2.1. Tiêu chuẩn TCVN 5687:2024
TCVN 5687:2024 là một tài liệu quan trọng khi thiết kế hệ thống thông gió tại Việt Nam. Tiêu chuẩn này không nên được hiểu đơn giản là “cứ đủ số lần trao đổi gió là đạt”.
Việc thiết kế còn liên quan đến mục đích sử dụng không gian, nguồn phát sinh chất ô nhiễm, điều kiện khí hậu, cấp gió, hút gió, đường ống và nhiều yếu tố kỹ thuật khác.
Một điểm đáng chú ý là tiêu chuẩn có thể được áp dụng cho một số không gian nhà công nghiệp khi không có quy định khác trong nhiệm vụ thiết kế.
Với garage, người thiết kế cần xem xét riêng từng khu vực: khu sửa chữa, khu rửa xe, khu detailing, kho hóa chất, phòng sơn, phòng chờ và khu vực kỹ thuật.
Không nên lấy một con số lưu lượng rồi nhân cho toàn bộ diện tích xưởng.
2.2. Tham khảo ASHRAE 62.1 về chất lượng không khí
ASHRAE 62.1 là tiêu chuẩn quốc tế được sử dụng rộng rãi cho thiết kế thông gió và chất lượng không khí trong nhà. ASHRAE cho biết tiêu chuẩn này đưa ra các yêu cầu tối thiểu về thông gió và các biện pháp nhằm giảm nguy cơ ảnh hưởng sức khỏe do chất lượng không khí kém. Phiên bản hiện hành được ASHRAE giới thiệu là Standard 62.1-2025.
Tiêu chuẩn quốc tế có giá trị tham khảo chuyên môn, nhưng hồ sơ thực tế phải xét đến quy chuẩn, tiêu chuẩn Việt Nam và yêu cầu của dự án.
ASHRAE Handbook cũng chỉ ra rằng bãi đỗ xe kín thường cần thông gió cơ khí, trong đó CO là một trong những chất ô nhiễm quan trọng nhất cần kiểm soát.
2.3. Không nhầm quạt thông gió với quạt hút khói PCCC
Đây là vấn đề rất quan trọng.
Một chiếc quạt hút garage dùng để thông gió bình thường không mặc nhiên trở thành quạt hút khói khi xảy ra cháy.
Hệ thống hút khói sự cố phải được thiết kế theo yêu cầu của hồ sơ PCCC và các tiêu chuẩn, quy chuẩn có liên quan. TCVN 5687:2024 cũng đề cập đến hệ thống hút khói, trong đó có yêu cầu đối với quạt thải khói, ống dẫn, kênh dẫn và van ngăn cháy.
Các cấp chịu nhiệt như F200, F300 hay F400 nếu được yêu cầu phải được xác định theo đúng tiêu chuẩn thử nghiệm và hồ sơ thiết kế áp dụng cho công trình. Không nên tự hiểu rằng cứ mua quạt ghi “chịu nhiệt 300°C” là có thể dùng cho mọi hệ thống PCCC.
3. Hướng dẫn cách tính toán lưu lượng quạt hút garage

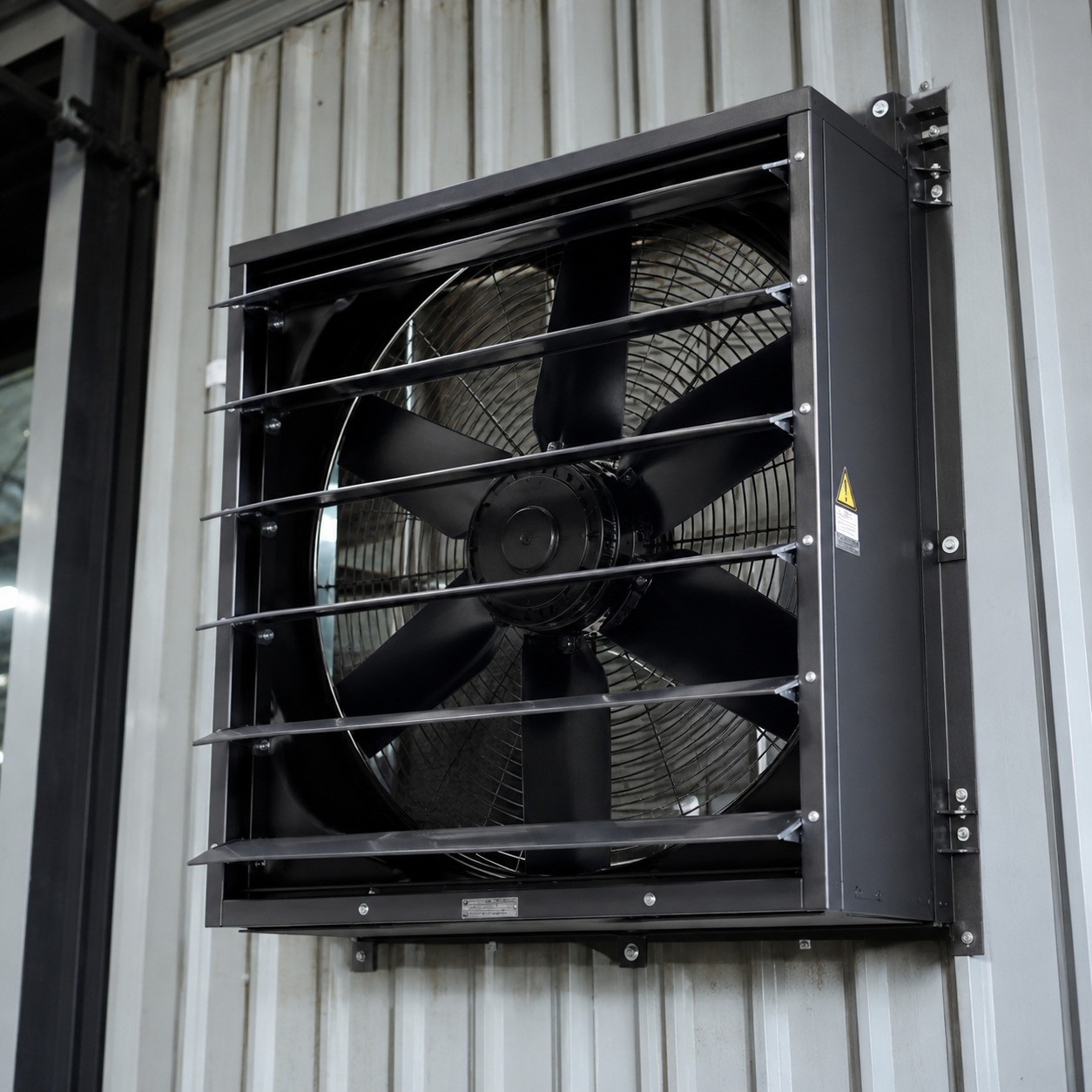

Hướng dẫn cách tính toán lưu lượng quạt hút garage
3.1. Xác định số lần thay đổi không khí
Một cách tính sơ bộ thường được sử dụng trong giai đoạn tư vấn là phương pháp ACH, tức số lần thay đổi toàn bộ thể tích không khí trong một giờ.
Có thể hình dung:
- Garage gia đình thông thoáng: khoảng 4 – 6 ACH trong một số bài toán sơ bộ.
- Garage thương mại hoặc khu detailing: có thể xem xét khoảng 8 – 10 ACH tùy nguồn ô nhiễm.
- Khu vực ô nhiễm cao hoặc phòng sơn: có thể cần lưu lượng lớn hơn đáng kể và phải thiết kế theo yêu cầu riêng của quy trình.
Tuy nhiên, những con số trên chỉ nên dùng để ước lượng ban đầu, không phải công thức nghiệm thu cho mọi garage.
ASHRAE cũng lưu ý rằng số lần thay đổi không khí không phải một giá trị cố định cho mọi ứng dụng; cần xét đến công năng, số người, nguồn phát sinh ô nhiễm và các yếu tố riêng của khu vực.
3.2. Công thức tính lưu lượng gió theo m³/h
Công thức cơ bản:
Q = V × ACH
Trong đó:
- Q là lưu lượng gió cần thiết, đơn vị m³/h.
- V là thể tích phòng, đơn vị m³.
- ACH là số lần trao đổi không khí trong một giờ.
Ví dụ một trung tâm chăm sóc xe có diện tích 1.000 m², chiều cao trung bình 3 m.
Thể tích xưởng là:
1.000 × 3 = 3.000 m³
Nếu lấy giả định sơ bộ 8 ACH:
Q = 3.000 × 8 = 24.000 m³/h
Như vậy, tổng lưu lượng hút sơ bộ cần khoảng 24.000 m³/h.
Nhưng đừng vội mua một chiếc quạt 24.000 m³/h.
Đây mới chỉ là lưu lượng lý thuyết. Khi đưa vào thực tế, phải xét đến tổn thất áp suất của ống gió, co, cút, cửa gió, lưới chắn, van, chiều dài đường ống và đặc tính của chính quạt.
Một chiếc quạt ghi 24.000 m³/h ở điều kiện tự do có thể không còn đạt mức đó khi phải đẩy gió qua hệ thống ống dài.
4. Phân loại và lựa chọn thiết bị cho hệ thống thông gió garage
Phân loại và lựa chọn thiết bị cho hệ thống thông gió garage
4.1. Quạt hướng trục và quạt ly tâm: đâu là lựa chọn tối ưu?
Quạt hướng trục thường phù hợp khi cần lưu lượng lớn và đường gió tương đối ngắn.
Đây là lựa chọn dễ bắt gặp trong garage vì có thể lắp trực tiếp lên tường để đẩy không khí ra ngoài. Cấu tạo tương đối đơn giản, dễ bảo trì và phù hợp với những xưởng cần giải pháp thông gió cơ bản.
Ngược lại, quạt ly tâm có khả năng tạo áp suất cao hơn và thường phù hợp với hệ thống có đường ống dài, nhiều đoạn co hoặc nhiều điểm hút.
Nói đơn giản:
- Đường gió ngắn, cần lưu lượng lớn: có thể ưu tiên hướng trục.
- Đường ống dài, trở lực lớn: xem xét quạt ly tâm.
- Hệ thống nhiều nhánh: cần tính toán áp suất kỹ hơn trước khi chọn quạt.
Không có chuyện quạt ly tâm lúc nào cũng tốt hơn hướng trục. Chọn sai loại thì dù công suất motor lớn, hệ thống vẫn có thể hoạt động kém.
4.2. Quạt phản lực Jet Fan cho bãi đỗ xe tầng hầm
Jet Fan thường được sử dụng trong các hệ thống thông gió bãi đỗ xe kín. Thay vì phải chạy mạng ống gió lớn phủ kín toàn bộ trần, Jet Fan tạo dòng khí để dẫn không khí về khu vực hút chính.
Ưu điểm lớn là tiết kiệm không gian và giảm phần nào khối lượng ống gió.
Tuy nhiên, thiết kế Jet Fan không thể làm theo kiểu “treo đều trên trần là xong”.
Phải tính đến:
- Hướng dòng khí.
- Khoảng cách giữa các quạt.
- Vùng chết.
- Vị trí ram dốc.
- Khu vực có vật cản.
- Vị trí hút thải.
- Chế độ thông gió bình thường và chế độ sự cố.
Chỉ cần bố trí sai một vài vị trí, luồng khí có thể bị xoáy hoặc không quét được khu vực cần kiểm soát.

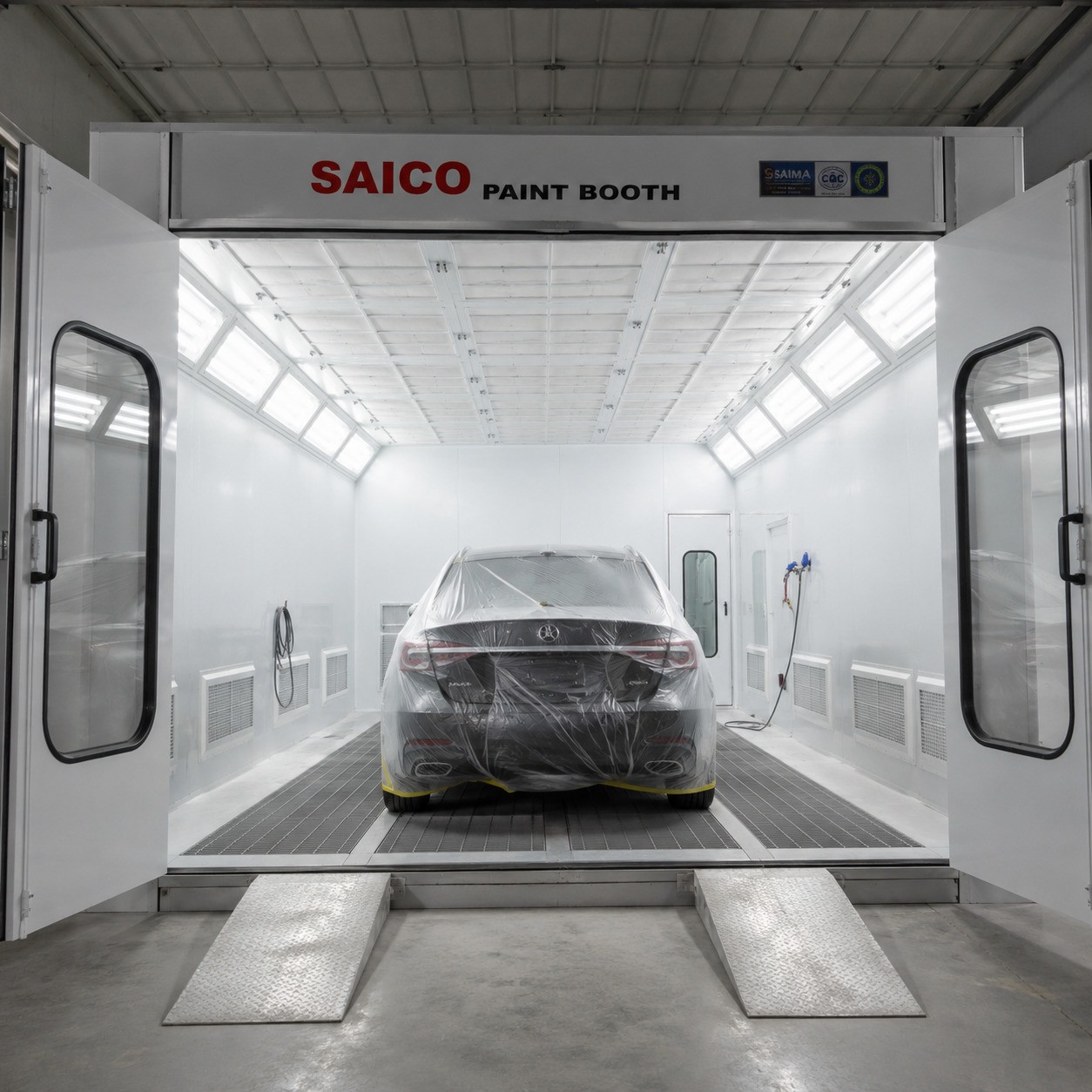

4.3. Động cơ đồng trục và yêu cầu riêng của phòng sơn
Với phòng sơn, lựa chọn quạt phải dựa trên đặc tính của môi trường và nguy cơ cháy nổ, không chỉ dựa vào lưu lượng.
Việc sử dụng motor trực tiếp, motor phù hợp môi trường và cấu hình thiết bị đúng yêu cầu có thể giúp giảm các vấn đề bảo trì so với một số hệ truyền động dây curoa trong những ứng dụng đặc thù.
Tuy nhiên, nói “phòng sơn bắt buộc phải dùng direct-drive trong mọi trường hợp” là quá tuyệt đối.
Điều cần làm là xác định loại hóa chất, nồng độ hơi, vùng nguy hiểm, yêu cầu chống cháy nổ và tiêu chuẩn áp dụng. Sau đó mới chọn quạt và motor tương ứng.
5. Thông số kỹ thuật các dòng quạt hút garage và phòng sơn chuyên dụng
5.1. Dòng quạt công suất nhỏ cho xưởng dịch vụ vừa
Với garage diện tích khoảng 50 – 100 m², không phải lúc nào cũng cần một hệ thống quạt hàng chục nghìn m³/h.
Một hệ thống thực tế có thể sử dụng một hoặc nhiều quạt có lưu lượng vừa phải, kết hợp cửa cấp khí tươi và bố trí hút phù hợp.
Khi xem catalogue, nên tập trung vào:
- Lưu lượng danh định.
- Cột áp.
- Công suất motor.
- Điện áp.
- Độ ồn.
- Vật liệu cánh và vỏ.
- Cấp bảo vệ motor.
- Điều kiện môi trường làm việc.
- Khả năng điều khiển bằng biến tần nếu cần.
Đừng chỉ nhìn vào con số công suất 3 kW hay 4 kW.
Một chiếc quạt 3 kW có thể cho đặc tính hoàn toàn khác một chiếc quạt 3 kW của thương hiệu khác. Thứ cần so sánh là đường cong hiệu suất của quạt tại điểm làm việc thực tế.
5.2. Dòng quạt công suất lớn cho trung tâm quy mô lớn
Với các trung tâm chăm sóc xe lớn, lưu lượng tổng có thể lên đến hàng chục nghìn m³/h.
Ở cấp độ này, hệ thống thường phải tính toán bài bản hơn:
- Chia khu vực hút.
- Thiết kế tuyến ống.
- Tính tổn thất áp suất.
- Xác định điểm làm việc của quạt.
- Tính công suất motor.
- Thiết kế tủ điện.
- Cân bằng lưu lượng giữa các nhánh.
- Kiểm tra độ ồn.
- Tính phương án bảo trì.
Đặc biệt, quạt hút garage không nên chọn theo kiểu “xưởng càng lớn thì mua quạt càng to”.
Nếu hút quá mạnh nhưng cấp khí không đủ, garage sẽ bị âm áp lớn. Khi đó cửa ra vào khó đóng mở, bụi bên ngoài bị hút vào và hệ thống điều hòa cũng có thể phải làm việc nhiều hơn.
6. Khắc phục lỗi thi công và kinh nghiệm thực chiến
Khắc phục lỗi thi công và kinh nghiệm thực chiến

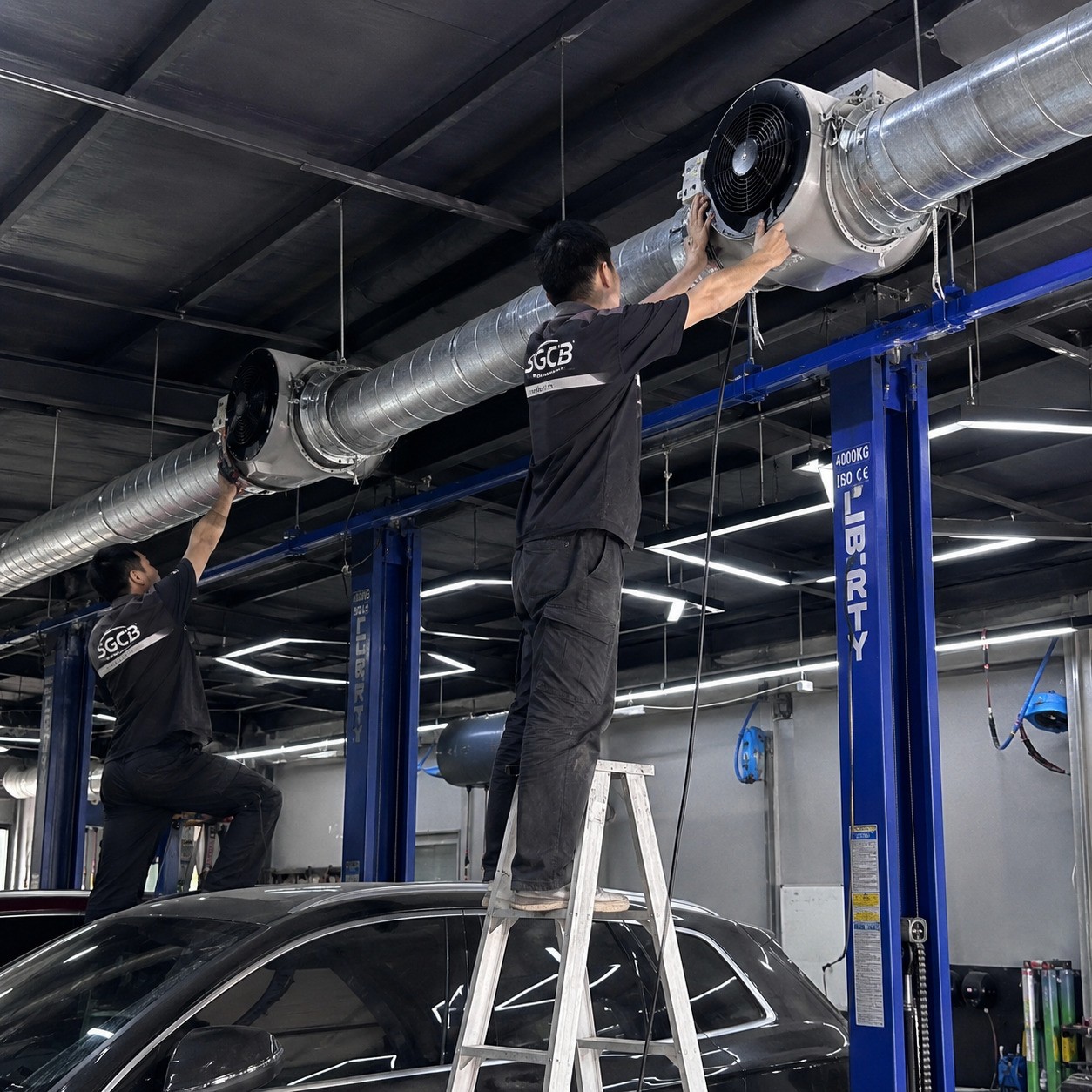

6.1. Xử lý dứt điểm hiện tượng ngắn mạch gió
Đây là lỗi rất dễ gặp.
Miệng cấp gió tươi đặt ngay gần quạt hút. Không khí sạch vừa đi vào đã bị hút ra ngoài.
Trên giấy, hệ thống vẫn có đủ lưu lượng.
Ngoài thực tế, khu vực giữa xưởng vẫn có thể bí.
Cách xử lý là bố trí đường cấp và hút có chủ đích, tạo được hướng chuyển động của không khí qua khu vực cần làm sạch. Trong những xưởng lớn, nên chia vùng và kiểm tra thực tế bằng khói thử hoặc thiết bị đo để nhìn thấy hướng dòng khí.
Đây là một trong những bước mà tôi đánh giá cao hơn việc chỉ nhìn vào catalogue quạt.
6.2. Bí quyết xử lý mùi xăng cho garage gia đình
Đừng mặc định rằng lắp quạt sát trần sẽ xử lý toàn bộ mùi.
Mùi xăng, hơi dung môi và khí thải có đặc tính vật lý khác nhau. Vì vậy, vị trí hút phải được xác định dựa trên nguồn phát sinh và mục tiêu kiểm soát.
Nếu muốn xử lý khí thải xe, cần đặc biệt chú ý vị trí ống xả, khu vực xe thường nổ máy và đường thoát khí.
Trong một garage nhỏ, đôi khi quạt hút garage công suất vừa nhưng đặt đúng vị trí hiệu quả hơn chiếc quạt lớn đặt sai chỗ.
Một lỗi khác là lấy khí từ khu vực nóng hoặc không khí bẩn bên ngoài rồi đưa ngược vào xưởng. Mùa hè ở Việt Nam, cách làm này có thể khiến garage vừa nóng vừa có mùi.
6.3. Sai lầm khi khoan trần và xuyên tường
Khi đường ống đi xuyên qua tường hoặc trần có yêu cầu về ngăn cháy, không thể chỉ khoan một lỗ rồi luồn ống qua.
Các vị trí xuyên kết cấu có yêu cầu chống cháy phải được xử lý theo hồ sơ thiết kế và giải pháp được phê duyệt. Có thể cần van ngăn cháy, vật liệu bịt kín xuyên tường hoặc giải pháp chống cháy phù hợp.
Đây cũng là lý do việc bổ sung hệ thống thông gió sau khi công trình đã hoàn thiện thường tốn kém hơn rất nhiều so với việc thiết kế ngay từ đầu.
7. Hệ thống điều khiển thông gió tự động
7.1. Kiểm soát không khí bằng cảm biến CO
Một hệ thống hiện đại không nhất thiết phải cho quạt chạy 100% công suất cả ngày.
Có thể sử dụng cảm biến CO tại những khu vực phù hợp để theo dõi chất lượng không khí. Tín hiệu cảm biến có thể đưa về bộ điều khiển hoặc biến tần để điều chỉnh tốc độ quạt theo nhu cầu, nếu phương án thiết kế cho phép.
Tuy nhiên, cảm biến phải được đặt đúng vị trí và hiệu chuẩn định kỳ. Không nên mua cảm biến giá rẻ rồi treo đại lên tường và xem đó là hệ thống điều khiển thông minh.
Ngoài ra, không phải mọi khu vực garage đều có thể chỉ dựa vào CO để điều khiển thông gió. Với phòng sơn hoặc khu vực có nguồn ô nhiễm khác, cần xác định đúng chất cần kiểm soát.
7.2. Đồng bộ quạt với cửa cuốn garage
Một giải pháp đơn giản nhưng khá hiệu quả là kết hợp trạng thái cửa với hệ thống quạt.
Thời gian trễ có thể được cài đặt tùy thiết kế, chẳng hạn 15 – 30 phút trong một số mô hình vận hành.
Nhưng đây chỉ là logic điều khiển. Thời gian thực tế vẫn phải căn cứ vào lưu lượng, thể tích xưởng và nguồn ô nhiễm.
Với garage có nhiều xe ra vào, hệ thống tự động như vậy thường tiện hơn việc yêu cầu nhân viên nhớ bật quạt mỗi lần mở cửa.
8. Tổng kết
Một hệ thống thông gió garage được thiết kế đúng sẽ giúp kiểm soát khí thải, mùi, hơi hóa chất và nhiệt, đồng thời tạo môi trường làm việc dễ chịu hơn cho kỹ thuật viên. Với công trình có yêu cầu nghiệm thu PCCC, chủ đầu tư nên để đơn vị có chuyên môn khảo sát và thiết kế ngay từ giai đoạn đầu. Đừng đợi đến khi garage hoàn thiện mới phát hiện quạt không đủ lưu lượng, đường ống không có chỗ đi hoặc hệ thống không phù hợp với hồ sơ PCCC.
